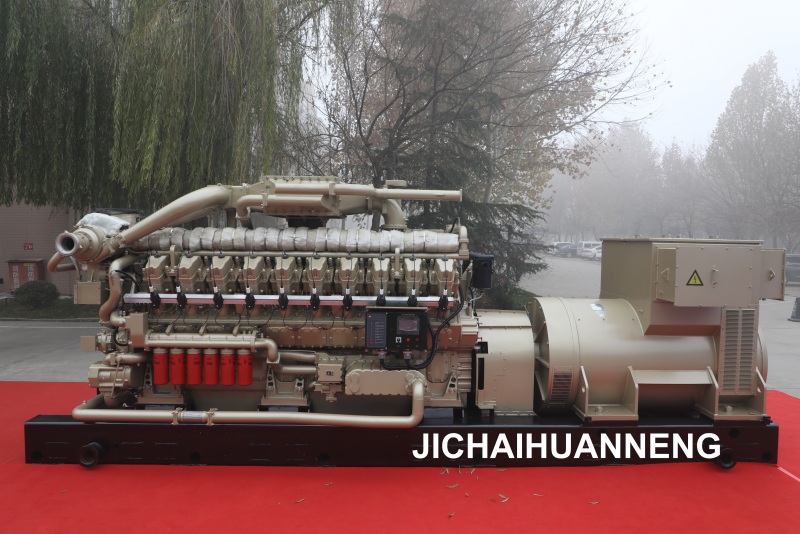

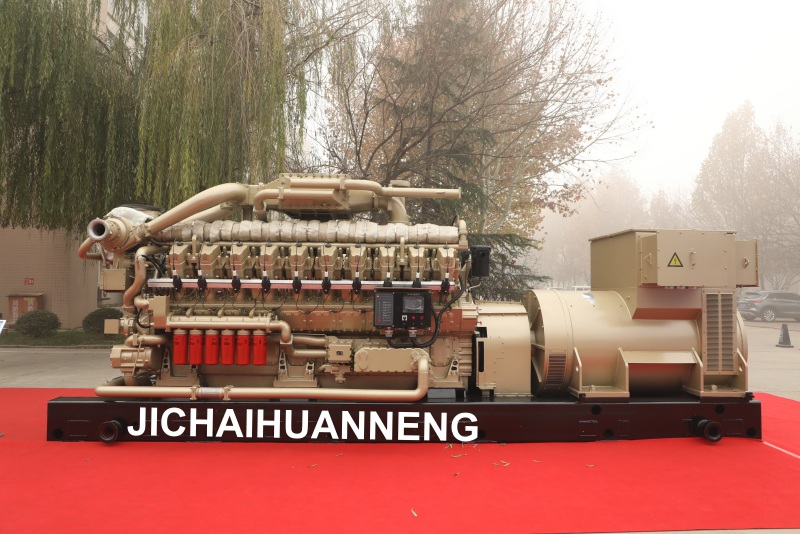

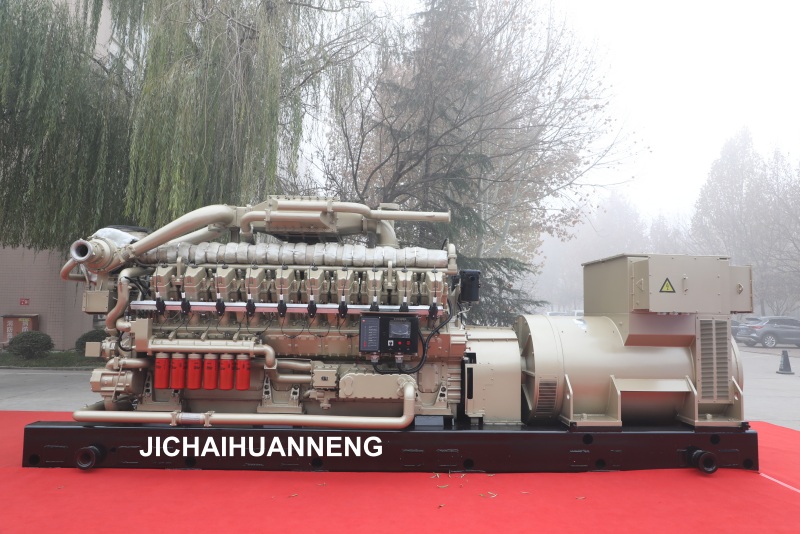

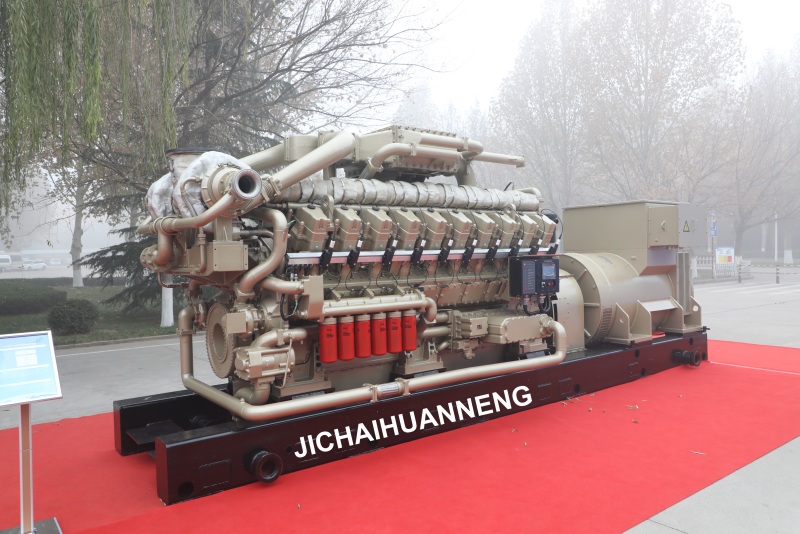

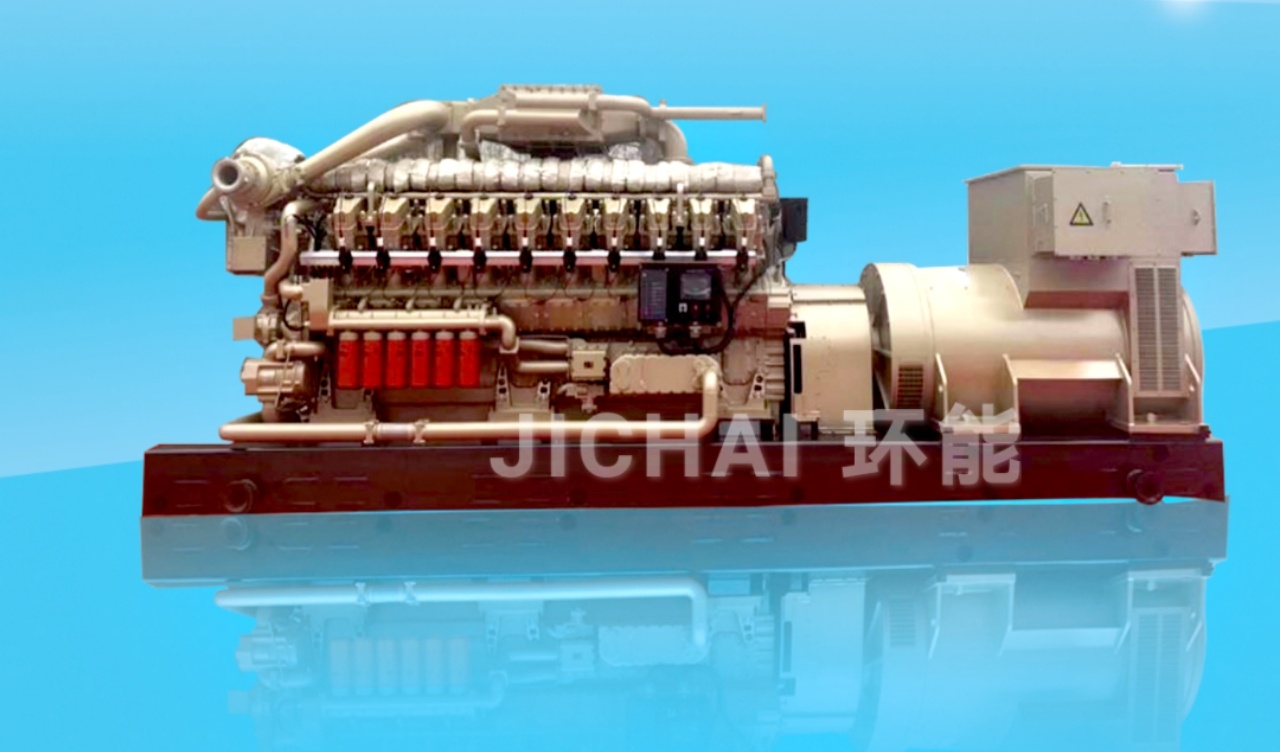

Генераторная установка на природном газе мощностью 2000 кВт
Очень умный
Низкое потребление тепла
Высокая надежность
Низкий уровень выбросов
Длительный срок службы
В этом генераторе природного газа используется двигатель -L20V190ZLT-1, который представляет собой высокоинтеллектуальный газовый двигатель 20 В с низким потреблением тепла, высокой надежностью, низким уровнем выбросов и длительным сроком службы. Двигатель L20V190ZLT-1 с электрическим управлением и внешним смешением имеет скорость 1000 об/мин, мощность одного агрегата 2200 кВт.
Основные технические характеристикигазогенераторной установки
Модель генераторной установки |
2000ГФ9-Т |
Модель двигателя |
Л20В190ЗЛТ-1 |
Модель генератора |
серия 1FC6 |
Способ подключения |
Гибкое подключение |
Номинальная скорость (об/мин) |
1000 |
Номинальная мощность (кВт/кВА) |
2000/2500 |
Номинальное напряжение (В) |
400/6300/10500 |
Номинальная частота (Гц) |
50 |
Номинальный коэффициент мощности |
0,8（отставание） |
Регулирование напряжения |
АВР |
Режим питания |
3-фазный, 4-проводной |
Губернатор |
Электрический контроллер (WOODWARD) |
Модель управления |
Дистанционное электрическое управление, ручное управление |
Стремление |
С турбонаддувом-после охлаждения |
Контроль скорости |
Электронное регулирование скорости |
Метод запуска |
Двигатель постоянного тока 24 В или пневматический двигатель |
Метод охлаждения |
Водяное охлаждение |
Генералнаборэффективность |
≥40,4% |
Модель подключения |
Эластичная муфта |
Стабилизированное регулирование напряжения |
<±2,5% |
Колебания напряжения |
±0,5% |
Мгновенное регулирование напряжения |
-15%～+20% |
Время восстановления напряжения |
1,5 с |
Стабилизированное регулирование частоты |
0～5%（Регулируемый） |
Колебания частоты |
0,5% |
Мгновенное регулирование частоты |
±10% |
Время восстановления частоты |
7 с |
Габаритный размерД×Ш×В(мм） |
8452×2180×2540 |
Вес нетто (кг) |
25000 |
Основные технические характеристикииздвигатель
Модель двигателя |
Л20В190ЗЛТ-1 |
Номинальная мощность (кВт) |
2200 |
Номинальная скорость (об/мин) |
1000 |
№ цилиндра и компоновка |
20-цилиндровый, тип 60°V |
Тип |
Четырехтактный двигатель с водяным охлаждением, турбонаддувом и промежуточным охлаждением, предварительное смешивание |
Тип сгорания |
постный ожог |
Давление газа（бар） |
1～4 |
Особый расход топлива（кДж/кВтч） |
≤9000 |
Удельный расход масла (г/кВт.ч) |
≤1 |
Тип смазочного масла |
KCN 7805 (содержание серы<=200 мг/м3) KCN 7810 (содержание серы <= 460 мг/м3) |
Скорость холостого хода (об/мин) |
700 |
Отверстие (мм) |
190 |
Ход (мм) |
255 |
Общий объем (L) |
144,6 |
Температура выхлопных газов (℃) |
≤620 |
Направление вращения |
Против часовой стрелки (лицом к маховику) |
Метод смазки |
Смазка под давлением и разбрызгиванием |
Капитальный ремонт (ч) |
≥36000 |
Метод запуска |
Запуск пневматического двигателя |
Расход масла |
≤0,3 г/кВт·ч |
Уровень шума при номинальной мощности |
105 дБ(А) |
*Номинальные характеристики и расход топлива основаны на условиях стандарта ISO (температура окружающей среды 25 градусов по Цельсию, атмосферное давление 100 кПа и относительная влажность 30%). Рейтинг площадки и расход топлива должны быть изменены в соответствии с относительным стандартом (таблица справа для справки).
Основные технические характеристикиизгенератор переменного тока
Тип |
серия 1FC6 |
Номинальная мощность (кВт/кВА) |
2000/2500 |
Номинальное напряжение (В) |
400/6300/10500 |
Номинальная валюта |
3608А/238А/144А |
Номинальная частота (Гц) |
50 |
Фактор силы |
0,8 (отстающий) |
Модель возбуждения |
Бесщеточный |
Способ подключения |
3-проводной, 4-фазный |
Количество полюсов |
6 |
Номинальная скорость |
1000 об/мин |
Способ подключения |
Да |
Класс изоляции |
ЧАС |
Авысота |
≤1000 м |
Класс изоляции |
Класс F |
Класс защиты |
IP23 |
Охлаждение |
Вентиляторное охлаждение |
Вметод предоставления права |
Сэльф-вентиляция |
Эрежим возбуждения |
（АВР） |
Тип подшипника, номер. |
Подшипник качения, 2 шт. |
Основной индекс производительности |
|
Стабильная скорость регулирования напряжения |
Одиночный ход: ±1% Параллельная работа: ±2,5% |
Мгновенная скорость регулирования напряжения |
-15%~+20% ООН |
Перегрузка |
Время работы 1 час при номинальной мощности 110 % (6 часов в цикле) |
Превышение тока, кратное |
1,5 дюйма, 2 минуты |
Способность поддерживать ток короткого замыкания |
Система возбуждения может обеспечить непрерывный ток, в три раза превышающий номинальный ток, длительностью 5 с, генератор переменного тока должен быть разгружен. |
Требования к топливному газу
Для обеспечения надежной и стабильной работы генераторной установки к качеству природного газа предъявляются следующие требования:
——Природный газ должен быть обезвожен без использования воды, сырой нефти и чистой нефти.
——Давление природного газа 100～400кПа；
——Температура природного газа -20～40℃;
——Общее содержание серы менее 200 мг/м3
Примечание. Объем газа соответствует стандартным условиям: атмосферное давление 100 кПа, температура окружающей среды 20 ℃, относительная влажность 30 %.
Система охлаждения
Газогенераторная установка мощностью 2000 кВт оснащена плоским радиатором с закрытой циркуляцией. Этот радиатор обладает низким потреблением и высокими характеристиками эффективности.
