Газовый двигатель-генератор для газификации биомассы 500GF-M
Генератор марки Jichai спроектирован и изготовлен с учетом высокого качества, длительного срока службы, простоты эксплуатации, низких затрат на техническое обслуживание, высокого интеллекта при низкой скорости вращения двигателя, низкого расхода топлива, низких требований к качеству газа, жесткой адаптации к окружающей среде, высокой стабильности и низких колебаний. Генератор желателен для промышленного энергоснабжения.
Этот генератор газового двигателя на биомассе мощностью 500 кВт оснащен газовым двигателем M12V190ZL в качестве исходной мощности и обладает следующими выдающимися характеристиками и функциями:
А) Выходное напряжение может составлять 400 В, 6300 В, 10 500 В, что снижает первоначальные инвестиции и эксплуатационные расходы.
Б) Большой диаметр отверстия 190 мм обеспечивает постоянную выходную мощность.
C) Средняя скорость 1000 об/мин обеспечивает срок службы.
Г) Естественная аспирация обеспечивает безопасность доставки метана из угольных пластов.
E) Простота обслуживания и низкий уровень шума.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ГАЗОГЕНЕРАТОРНОЙ УСТАНОВКИ
| Модель | 500ГФМ | Модель газового двигателя | М12В190ЗЛ | |
| Номинальная мощность | 500кВт | Генератор | синхронный бесщеточный генератор | |
| Номинальное напряжение | 400 В | Класс изоляции | Ф | |
| Номинальная скорость | 1000 об/мин | Регулирование напряжения | Автоматический | |
| Номинальная частота | 50 Гц | Класс защиты | IP22 | |
| Номинальный ток | 1281А | Метод охлаждения | Водяное охлаждение с радиатором и вентилятором | |
| Фактор силы | 0,8 Отставание | Размер (мм) | 5750×2650×2500 мм | |
| Режим управления | Электрическое управление | Вес нетто (кг) | 14500 кг |
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГАЗОГЕНЕРАТОРА
| Напряжение | |||
| Стабилизированное регулирование | Мгновенное регулирование | Время восстановления | Колебание |
| ±2,5% | +20% | 2 С | 1% |
| Частота | |||
| Стабилизированное регулирование | Мгновенное регулирование | Время восстановления | Колебание |
| 0-5% регулируемый | ≤±10% | < 7 С | 1% |
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ГАЗОВОГО ДВИГАТЕЛЯ
| Тип | М12В190ЗЛ |
| Количество цилиндров | 12 |
| Цилиндрическое расположение | Ви,60° |
| Диаметр цилиндра x ход | 190×210 мм |
| Общее водоизмещение | 71,5 л |
| Тип впуска | С турбонаддувом и промежуточным охлаждением |
| Номинальная мощность,кВт | 750 |
| Номинальная скорость, об/мин | 1000 |
| Давление биогаза на входе, кПа | 5-10 |
| Температура выхлопных газов перед турбокомпрессором,°С | ≤650 |

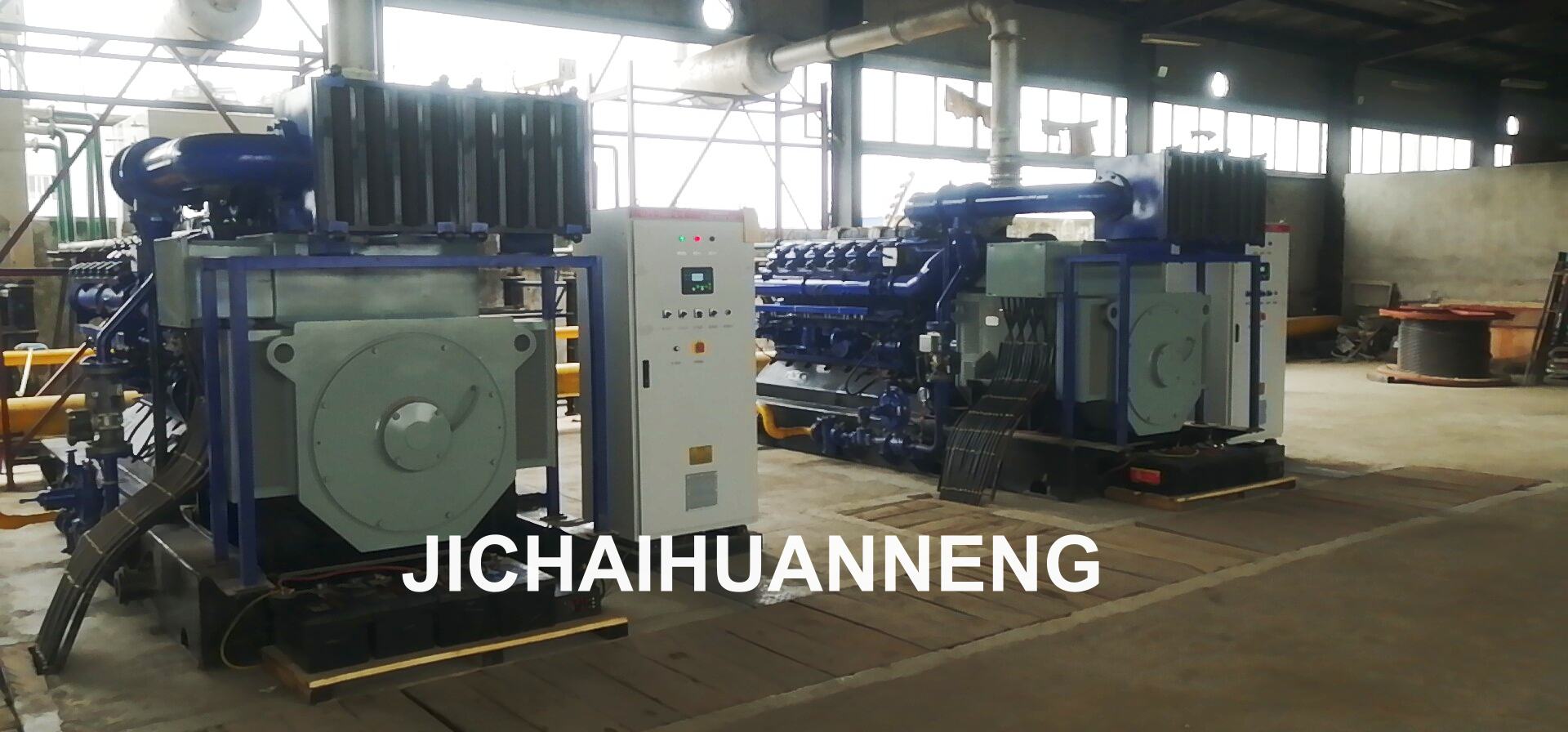

Кейс проекта
